Хотя точность работы вашего анализатора NetFlow или Flexible NetFlow зависит от качества экспортируемых данных, обсуждение проблем с NetFlow в оборудовании серии 6500 поможет вам лучше понять, как именно на этих коммутаторах работает система отчетности. Рассмотрим также улучшения, которые произведены в супервизоре 2T.

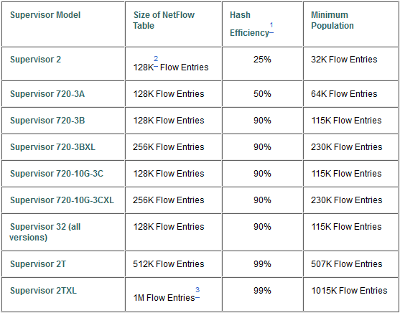

Переполнение таблицы NetFlow.До того, как появилась sup2T, серия 6500 имела систему, в которой, в случае чрезмерного количества запросов на соединение, таблица NetFlow TCAM быстро заполнялась и вызывала переполнение NetFlow. Вероятность того, что это случится в супервизоре 2T, существенно уменьшилась благодаря повышению эффективности хэша и увеличении размера таблицы NetFlow. А в случае, если такое происходит, ваш анализатор NetFlow сигнализирует коммутатору о потерянных номерах потоковых последовательностей выставлением флага. Нижеприведенная таблица взята с сайта Cisco. Там вы как раз и можете увидеть, что емкость системы сбора T2 существенно больше, чем у предшественников.
Выходящий NetFlow.Точка наблюдения потоков принципиально важна для сбора NetFlow. Входной поток наблюдается до того, как происходит какой-либо шейпинг трафика, а выходной - после шейпинга. Все супервизоры до T2 поддерживали только входной NetFlow. С поддержкой сбора выходного потока супервизор 2T позволяет получить лучшую оценку потока. Например, для того, чтобы контролировать разметку DSCP, необходимо включить сбор выходного потока, и в этом случае данные NetFlow захватываются после того, как уже стало известно окончательное направление потока.
Параметр | Supervisor 720-10G-3C/3CXL | Supervisor 2T/2TXL |
Размер таблицы NetFlow | 128K/256K | 512K/1M |
Эффективность хэша NetFlow | 90% | 99% |
Максимальное количество потоков | 3328M | 13M |
Выходной NetFlow | нет
| да
|
Выборка NetFlow | Да (software) | да (hardware) |
Flexible NetFlow | нет
| да
|
Флаги TCP | нет
| да
|
Выход NDE | нет
| да
|
Интеграция EEM | нет
| да
|
Flexible NetFlow.Как указано на сайте Cisco, "движок супервизора 2Т включает в себя поддержку Flexible NetFlow в коммутаторах Cisco Catalyst серии 6500, что позволяет контролировать несколько приложений NetFlow одновременно. Например, пользователь может создавать одновременно отдельные мониторинги потоков для аналитиков безопасности и анализа трафика. Предыдущие поколения супервизора для этой серии коммутаторов не обеспечивали подобный уровень гибкости".
Выборка NetFlow.Выборка введена в основном для того, чтобы обеспечивать эффективное использование таблиц NetFlow, но, поскольку в супервизорах на базе PFC3 выборка осуществляется программным образом, то это не настолько эффективно, как этого бы хотелось. В T2 выборка осуществляется на аппаратном уровне и это значительно более эффективно.
Использованы материалы компании Plixer
